⚡️ Easy HAN ® Porta HAN - Configuração WiFi, MQTT, FAQ

nikito7 · 9 Agosto , 2022 18:00

Easy HAN ® // Tasmota

Modbus/RS485

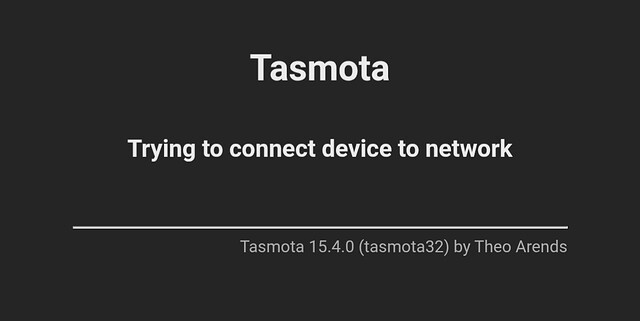

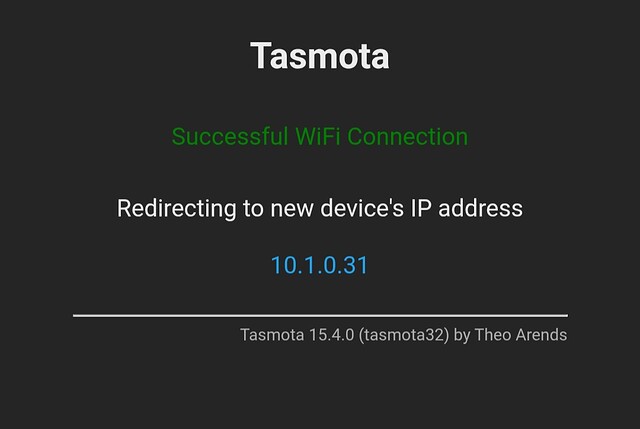

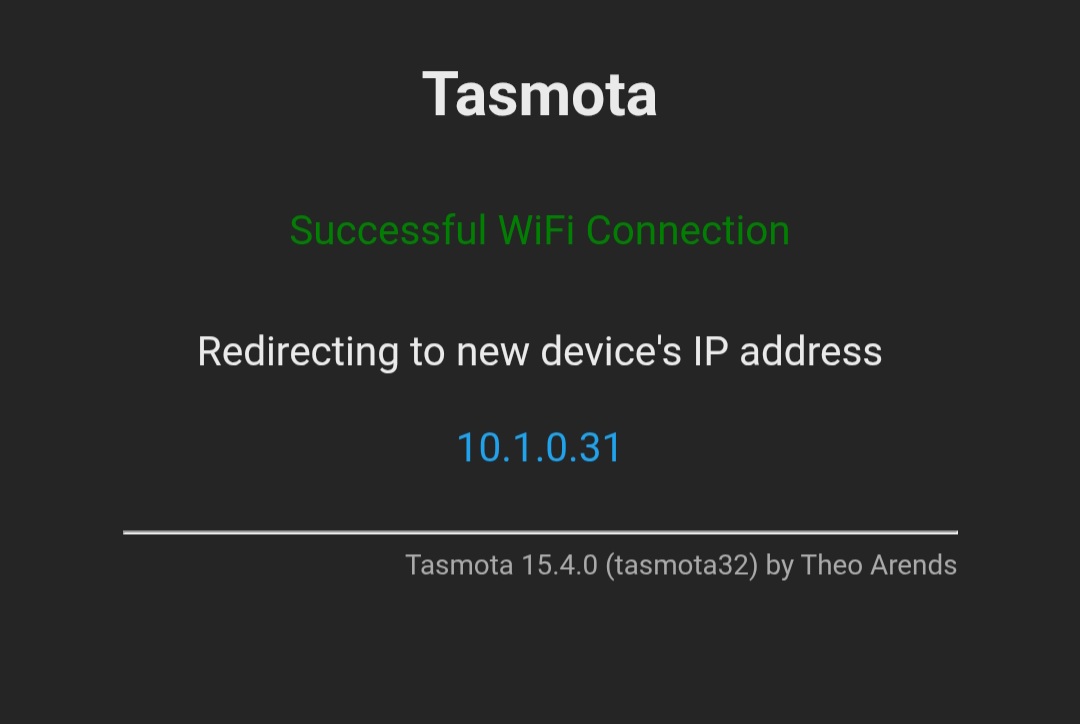

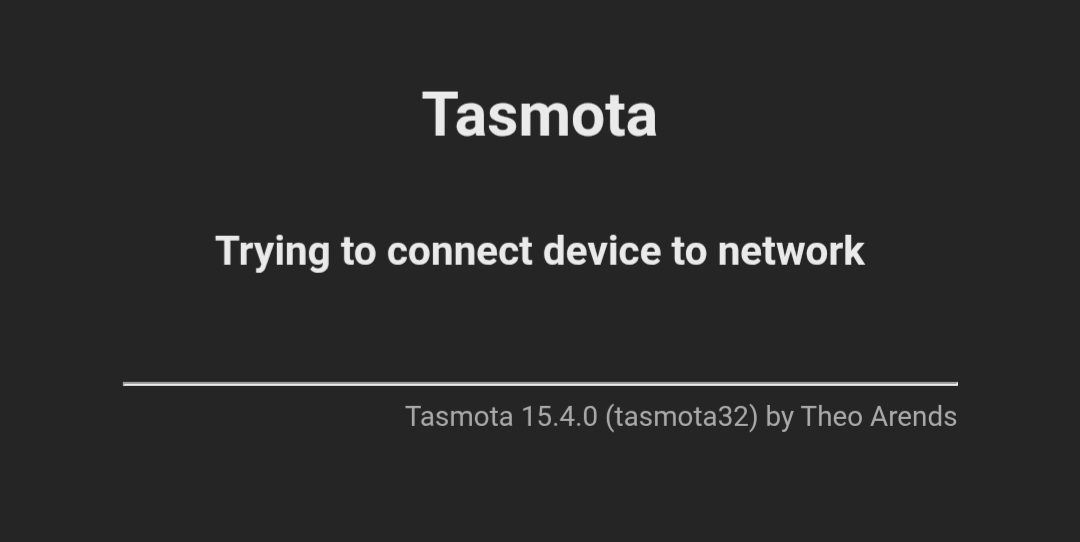

Configuração inicial do WiFi

Easy-HAN-EB99

( no caso de haver dificuldades, desligar os dados móveis )

Ou abrir ip no browser

http://192.168.4.1/

O IP muda depois de ligado ao WiFi.

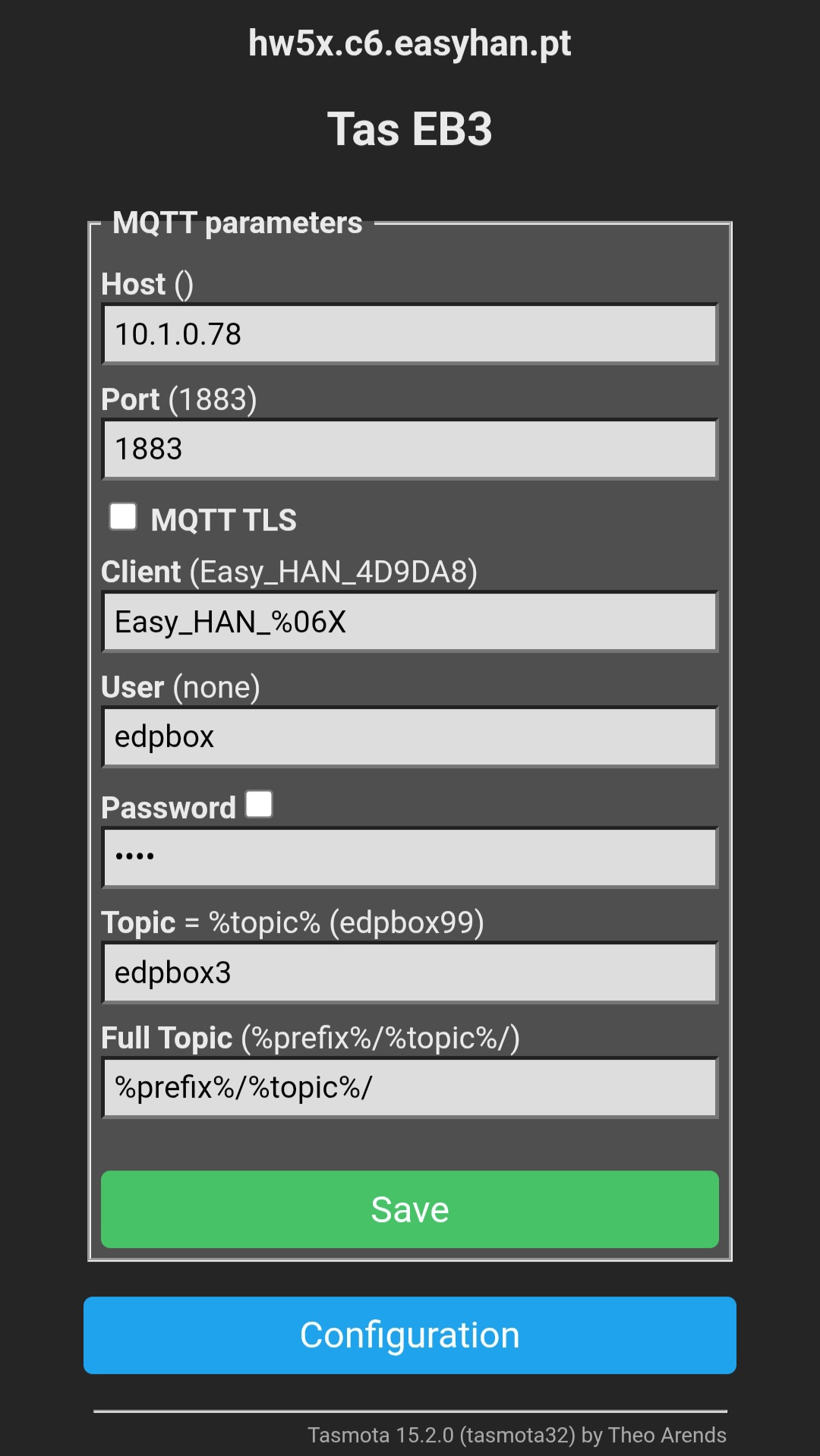

Configuração: MQTT

Requisitos Home Assistant:

Addon mosquitto
Integração MQTT

edpbox1 - monofásico
edpbox3 - trifásico

Em princípio estará tudo a funcionar

Questões de segurança

Depois do wifi estar a funcionar correctamente:

a) desligar o modo “hotspot em caso de falha”

Tasmota > Consoles > Console

WifiConfig 4

Janz

O Janz requer um watchdog, até alguém encontrar melhor solução…

No mínimo 35s de pausa é suficiente.

2024/02 - [Easy HAN ® Firmware V2 - Contadores Inteligentes]

Modems / Watchdog

Depois de o modem bloquear a porta, é preciso aguardar 24h.

Em algumas situações é preciso desligar o script antes de o modem gsm fazer reboot…

[ https://github.com/nikito7/easyhan/blob/dev/edpbox/eb9-modem-wtd.md ]

Até alguém descobrir melhor solução ou a WithUs resolver o problema…

2024/06:

nenhuma solução funciona perfeitamente
requer actualização do firmware do modem, ou troca do modem

Reset

Caso façam reset ficam com um Tasmota normal.

Reposição:

V1:

[ https://github.com/nikito7/easyhan/blob/dev/edpbox/Easy-HAN-RS485.md ]

V2: ( Após 28 Fevereiro de 2024 )

A partir da firmware de Junho 2024 não acontece.

Antes de fazerem reset, façam update à firmware.

O reset não repõe o sistema de ficheiros e discovery*.txt

[ https://github.com/nikito7/easyhan/blob/dev/V2/Easy-HAN-V2.md ]

Erro 84 81

[ Porta HAN - Erro 84 81 - Contadores Inteligentes ]

Perca parcial de configuração

V1:

O titulo passa de easyhan.pt para sonoff

Script desligado

BackLog Module 0; Script 1;

V2:

Backlog0 Script 1; SaveData 9; Restart 1;

H5 Ethernet

Desligar WiFi se ethernet ok:

[ https://tasmota.github.io/docs/Berry-Cookbook/#ethernet-network-flipper ]

Desligar WiFi permanentemente:

[ https://github.com/nikito7/edpbox-dev/blob/dev/tasmota/xdrv100/eth.md ]

Grupo WhatsApp

…

Skysurf · 27 Agosto , 2022 21:29

a funcionar … thanks…

Flashink · 10 Setembro , 2022 11:14

Bom Dia
Existe alguma razão para isto não me funcionar com o último firmware e script num Landis+Gyr trifasico.
Tenho zero leituras já mudei o mode e o gpio para 14 .
Se voltar a por o script que esta no tutorial consigo voltar a ter leituras.

nikito7 · 10 Setembro , 2022 11:28

O mode (mN2) só funciona com o gpio 1 e 3.

De resto só comparando os scripts

Flashink · 10 Setembro , 2022 12:09

Um grande Obrigado Já está a bombar

diogopms · 23 Dezembro , 2022 21:04

Alguém tem integrações para ligar o easyhan ao Energy to homeassistant e para fazer o calculo dos preços da energia.

Eu já fiz um simulação com o shelly EM e pinças mas gostava de ver outros exemplos para saber se estou a fazer bem as contas.

Obrigado
Diogo

nikito7 · 23 Dezembro , 2022 21:22

O topico é edpbox1.

Se meteres painéis esse contador vai contar a exportação como importação…

diogopms · 6 Janeiro , 2023 16:38

Obrigado @nikito7 , eu comprei dois easy han, e está tudo a funcionar mas tenho algumas dúvidas na interpretação dos parametros para saber quando estou a dar energia à rede.
O campo Solar 0.0W e 0.0 kWh está sempre vazio é normal? Como é que sei que estou a dar à rede?

O o que quer dizer o IB1 Export?

Imagem no homeassistant:

No fundo o que eu quero é configurar como deve ser o Energy dashboard com Grid, Solar panel e excedentes para a rede.

Muito obrigado
Diogo

nikito7 · 6 Janeiro , 2023 20:47

Sim. Implicava outro Easy HAN ligado ao inversor.

É o EB1 Export (kWh)

Ou o Active Power Export (W)

Isto só lê o contador.
Não lê o inversor. Nem adivinha a produção solar.

Tens de mudar o script. Esse contador é trifásico, suponho.

diogopms · 6 Janeiro , 2023 21:38

Sim o contador é trifásico e o modelo é o SAGEMCOM CX2000-9 qual é o script que tenho que mudar?
Este é o script que estou a usar:

>D 48

ver=10230
PF="Factor"
AP="Potência"
TE="Energia"
date=""
time=""
clk=""
old=""
wfc=""
wfp=0
cnt=0
wtd=0
hh=0
mm=0
ss=0
m:ipwrm=0 50
m:epwrm=0 50
ipwr=0
epwr=0
strm="cnt0"
fheap=0
;
ws=""
node=""
key=""
p:ikw=0
p:ekw=0
fr=0
res=0
;
lp1y=0
lp1m=0
lp1d=0
lp1hh=0
lp1mm=0
lp3i=0
lp6e=0
lps=""
lpf=""
;
p:ikwo=0
p:ekwo=0
tmp=0
chs=""
chf=""
imp=0
exp=0
;
pv1w=0
p:pv1k=0
p:pv1ko=0
sol=0

>BS

tper=20
smlj=0

=>SerialLog 0
=>Sensor53 r

>E

wfc=WifiConfig#?
wfp=WifiPower

>T

ipwr=?#Power
epwr=?#APE
ikw=?#TEI
ekw=?#TEE
lp1y=?#LP1_Y
lp1m=?#LP1_M
lp1d=?#LP1_D
lp1hh=?#LP1_HH
lp1mm=?#LP1_MM
lp3i=?#LP3_IMP
lp6e=?#LP6_EXP

>S

hh=sml[1]
mm=sml[2]
ss=sml[3]

time=st(tstamp T 2)
date=st(tstamp T 1)
fheap=heap/1024

if cnt==25
then
=>UfsRun discovery1.txt
=>WifiConfig
=>WifiPower
smlj=1
tper=15
endif

if cnt==40
then
=>UfsRun discovery2.txt
endif

if cnt<99
then
cnt+=1
print cnt=%0cnt%
endif

if chg[ss]>0
and cnt>30
then
print han %2.0hh%:%2.0mm%:%2.0ss%
ipwrm=ipwr
epwrm=epwr
; freeds
; freeds
endif

strd="cnt"+s(hh)

if chg[hh]>0
and cnt>50
then
;
if hh==0
then
=>UfsDelete2 2d.csv
=>UfsRename2 1d.csv,2d.csv
=>UfsRename2 0d.csv,1d.csv
;
tmp=lp1y-1
=>UfsDelete2 LP-%4.0tmp%-%2.0lp1m%.csv
;
endif
;
if ikwo==0
or ikw==0
then
ikwo=ikw
endif
;
if ekwo==0
or ekw==0
then
ekwo=ekw
endif
;
if pv1ko==0
or pv1k==0
then
pv1ko=pv1k
endif
;
imp=ikw-ikwo
exp=ekw-ekwo
sol=pv1k-pv1ko
;
chs=s(2.0hh)+"h"+","+s(imp)+","+s(exp)+","+s(sol)+"\n"
chf="0d.csv"
fr=fo(chf 2)
res=fz(fr)
if res==0
then
res=fw(date+",Import,Export,Solar\n" fr)
fc(fr)
fr=fo(chf 2)
endif
res=fw(chs fr)
fc(fr)
;
ikwo=ikw
ekwo=ekw
pv1ko=pv1k
svars
;
endif

lpf="LP-"+s(4.0lp1y)+"-"+s(2.0lp1m)+".csv"

if chg[lp1mm]>0
and cnt>50
then
lps=s(4.0lp1y)+"-"+s(2.0lp1m)+"-"+s(2.0lp1d)+"T"+s(2.0lp1hh)+":"+s(2.0lp1mm)+","+s(0lp3i)+","+s(0lp6e)+"\n"
;
fr=fo(lpf 2)
;
res=fz(fr)
if res==0
then
res=fw("Date,Import Inc,Export Inc\n" fr)
fc(fr)
fr=fo(lpf 2)
endif
;
res=fw(lps fr)
fc(fr)
;
endif

; extras
; extras

>W

@<b>NTP </b> %date% %time% <b> Heap </b> %1fheap%
@<b>Vars </b> cnt=%0cnt% tper=%0tper% smlj=%0smlj% ver=%0ver%
@<b>Vars </b> wtd=%0wtd% clk=%0clk% old=%0old%
@<b>Wifi </b> %wfc% <b> Power </b> %0wfp% <b> Topic </b> %topic%
@<br>
<br>
Solar{m}%1pv1w% W
Solar{m}%1pv1k% kWh
<br>
<a href="/ufs/%lpf%">%lpf%</a>{m}<a href="/ufs/charts.html">Charts</a>
<br>

$<div id="chart1" style="width:95%%;height:250px;padding:0px;"></div><br><br>
$gc(lt ipwrm epwrm "wr" "Import" "Export" strm)
$var options = {
$chartArea:{left:50,width:'80%%'},
$width:'100%%',legend:'none',
$title:'Potência ( Watts ) ( 10min )',
$};
$gc(e)

; EB1 mono

>M 1

+1,3,mN1,1,9600,EB1,1,15,r010400010001,r0104006C0002,r010400160002,r010400260003,r010400790003,r0104007F0002,r0104000B0004,r01440601,r010400830004

; r01440601 Imp+Exp
; r01440301 Imp

; 01

1,01040Cx4xxuu@i0:1,Clock ,h,CH,0
1,01040Cx4xxxxuu@i0:1,Clock ,m,CM,0
1,01040Cx4xxxxxxuu@i0:1,Clock ,s,CS,0

1,=h<br>

; 6C

1,010404UUuu@i1:10,Voltage L1 ,V,Voltage,1
1,010404xxxxUUuu@i1:10,Current L1 ,A,Current,1

1,=h<br>

; 16

1,010408UUuuUUuu@i2:1000,%TE% Total Import ,kWh,TEI,2
1,010408x4UUuuUUuu@i2:1000,%TE% Total Export ,kWh,TEE,2

1,=h<br>

; 26

1,01040CUUuuUUuu@i3:1000,%TE% T1 Vazio ,kWh,TET1,2
1,01040Cx4UUuuUUuu@i3:1000,%TE% T2 Ponta ,kWh,TET2,2
1,01040Cx8UUuuUUuu@i3:1000,%TE% T3 Cheias ,kWh,TET3,2

1,=h<br>

; 79

1,01040aUUuuUUuu@i4:1,%AP% Import ,W,Power,16
1,01040ax4UUuuUUuu@i4:1,%AP% Export ,W,Active Power Export,16
1,01040ax8UUuu@i4:1000,%PF% ,φ,Factor,3

; 7F

1,01040aUUuu@i5:10,Frequency ,Hz,Frequency,1

1,=h<br>

; 0B

1,01040euu@i6:1,Tarifa ,,Tariff,0
1,01040exxUUuuUUuu@i6:1000,T1,kVA,CT1,2

; 83

1,01040eUUuuUUuu@i8:1,LP Entries,,LP_E,0
1,01040ex4uu@i8:1,ICP Status,,ICP_S,0
1,01040ex4xxUUuuUUuu@i8:1,ICP Q,,ICP_Q,0
1,01040ex8xxUUuuUUuu@i8:1,ICP K,%%,ICP_K,0

; lp

1,=h<br>

; 01441d Imp+Exp
; 014411 Imp

1,01441dUUuu@i7:1,Year,,LP1_Y,0
1,01441dxxxxuu@i7:1,Month,,LP1_M,0
1,01441dxxxxxxuu@i7:1,Day,,LP1_D,0
1,01441dx4xxuu@i7:1,Hour,h,LP1_HH,0
1,01441dx4xxxxuu@i7:1,Minute,m,LP1_MM,0
; summer
; amr
1,01441dx8x4xxUUuuUUuu@i7:1,Import Inc,Wh,LP3_IMP,0
; lp4
; lp5
1,01441dx8x8x8xxUUuuUUuu@i7:1,Export Inc,Wh,LP6_EXP,0

#
; eof

nikito7 · 6 Janeiro , 2023 22:01

[https://github.com/nikito7/easyhan/blob/dev/edpbox/eb3-script.js]

Tópico: edpbox3

E apagar os discovery*.txt no Consoles > Manage File System

Ha yaml:

[https://github.com/nikito7/easyhan/blob/dev/edpbox/eb3-ha.yaml]

diogopms · 6 Janeiro , 2023 22:58

Ok tudo impecável. obrigado mais uma vez @nikito7

diogopms · 11 Janeiro , 2023 10:18

Outra duvida que tenho nos meus dados, como é possível o Export 424W e numa das fases L3 estar a consumir 78W? Eu não percebo muito de eletrónica e eletricidade em geral. Mas isso pode acontecer com os paineis solares e trifásico?

Peixeiro · 11 Janeiro , 2023 11:13

O export ser superior ao import numa das fazes, pode ter a ver com a faze onde está a ser injectada a produção solar.
Ou o inversor solar também é trifásico e injecta por igual nas 3 fazes?

nikito7 · 11 Janeiro , 2023 11:43

injecta por igual nas 3 fases

Isto

diogopms · 11 Janeiro , 2023 11:49

O inversor também é trifásico

nikito7 · 11 Janeiro , 2023 11:55

O total export também está desfasado 1.5 segundos.

Acho que não tem bug.

Neste caso ainda não tinha actualizado

diogopms · 11 Janeiro , 2023 13:47

Então para ter os dados correcto é melhor fazer a soma do L1+L2+L3 export em vez de usar o Potência Export total? Obrigado

nikito7 · 11 Janeiro , 2023 14:25

Ambos são correctos. Apenas segundos/tempos diferentes

nikito7 · 11 Janeiro , 2023 14:43

É preciso entender que isto não pede os valores todos de uma vez.

+1,3,mN1,1,9600,EB3,1,10,r010400010001,r0104006C0007,r010400730007,r0104007A0006,r010400260003,r010400160006,r0104000B0004,r01440601,r010400830004

; 01

1,01040Cx4xxuu@i0:1,Clock,h,CH,0
1,01040Cx4xxxxuu@i0:1,Clock,m,CM,0
1,01040Cx4xxxxxxuu@i0:1,Clock,s,CS,0

1,=h<br>

; 6C

1,01040EUUuu@i1:10,Voltage L1,V,VL1,1
1,01040Ex4UUuu@i1:10,Voltage L2,V,VL2,1
1,01040Ex8UUuu@i1:10,Voltage L3,V,VL3,1

1,=h<br>

1,01040Ex8x4UUuu@i1:10,Current Total,A,Current,1

1,01040ExxxxUUuu@i1:10,Current L1,A,CL1,1
1,01040Ex4xxxxUUuu@i1:10,Current L2,A,CL2,1
1,01040Ex8xxxxUUuu@i1:10,Current L3,A,CL3,1

1,=h<br>

; 73

1,01041cx8x8x8UUuuUUuu@i2:1,%AP% Import,W,Power,0

1,01041cUUuuUUuu@i2:1,%AP% L1,W,API1,0
1,01041cx8UUuuUUuu@i2:1,%AP% L2,W,API2,0
1,01041cx8x8UUuuUUuu@i2:1,%AP% L3,W,API3,0

1,01041cx4UUuuUUuu@i2:1,%AP% L1 Export,W,APE1,0
1,01041cx8x4UUuuUUuu@i2:1,%AP% L2 Export,W,APE2,0
1,01041cx8x8x4UUuuUUuu@i2:1,%AP% L3 Export,W,APE3,0

1,=h<br>

; 7A

1,01040eUUuuUUuu@i3:1,%AP% Export,W,APE,0

1,01040ex4UUuu@i3:1000,%PF%,φ,Factor,3
1,01040ex4xxxxUUuu@i3:1000,%PF% L1,φ,PF1,3
1,01040ex8UUuu@i3:1000,%PF% L2,φ,PF2,3
1,01040ex8xxxxUUuu@i3:1000,%PF% L3,φ,PF3,3
1,01040ex8x4UUuu@i3:10,Frequency,Hz,Frequency,1

1,=h<br>

; 26

1,01040CUUuuUUuu@i4:1000,%TE% T1 Vazio,kWh,TET1,2
1,01040Cx4UUuuUUuu@i4:1000,%TE% T2 Ponta,kWh,TET2,2
1,01040Cx8UUuuUUuu@i4:1000,%TE% T3 Cheias,kWh,TET3,2

1,=h<br>

; 16

1,010418UUuuUUuu@i5:1000,%TE% Total Import,kWh,TEI,2
1,010418x4UUuuUUuu@i5:1000,%TE% Total Export,kWh,TEE,2

1,=h<br>

; 0B

1,01040euu@i6:1,Tarifa,,Tariff,0
1,01040exxUUuuUUuu@i6:1000,T1,kVA,CT1,2

; 83

1,01040eUUuuUUuu@i8:1,LP Entries,,LP_E,0
1,01040ex4uu@i8:1,ICP Status,,ICP_S,0
1,01040ex4xxUUuuUUuu@i8:1,ICP Q,,ICP_Q,0
1,01040ex8xxUUuuUUuu@i8:1,ICP K,%%,ICP_K,0

1,=h<br>

; lp

1,01441dUUuu@i7:1,Year,,LP1_Y,0
1,01441dxxxxuu@i7:1,Month,,LP1_M,0
1,01441dxxxxxxuu@i7:1,Day,,LP1_D,0
1,01441dx4xxuu@i7:1,Hour,h,LP1_HH,0
1,01441dx4xxxxuu@i7:1,Minute,m,LP1_MM,0
; dst
; amr
1,01441dx8x4xxUUuuUUuu@i7:1,Import Inc,Wh,LP3_IMP,0
; lp4
; lp5
1,01441dx8x8x8xxUUuuUUuu@i7:1,Export Inc,Wh,LP6_EXP,0

#

Havia uma limitação no tasmota de 7 registers.

Se quiseres isso quase instantâneo, podes remover tudo o que não interessa.
Mas não é simples.
