[Tutorial] Como instalar e configurar um Medidor de Energia SDM230 ModBus

Com este tutorial pretende-se ajudar quem quiser integrar o SDM230 ModBus. Tem como base e orientação no tópico Como instalar e configurar um Medidor de Energia SDM120.

electricity-meter-single-phase-sdm230-modbus-mid



Pré-requisitos:



Preparação do equipamento:

Antes de se avançar no tutorial, é necessário ter o Nodemcu v3 ou Wemos, flashado com Tasmota.

NOTA: Devem utilizar a variante do Tasmota: tasmota-sensors para flashar.

Assim, para a parte de flashar devem utilizar este guia:

Depois de ser feito o flash, vamos à configuração

Agora é aplicar o seguinte template:

{"NAME":"SDM230 ModBus","GPIO":[1,1984,1,2016,1,1,1,1,1,1,1,1,1,1],"FLAG":0,"BASE":18}



Esquema de ligação dos equipamentos

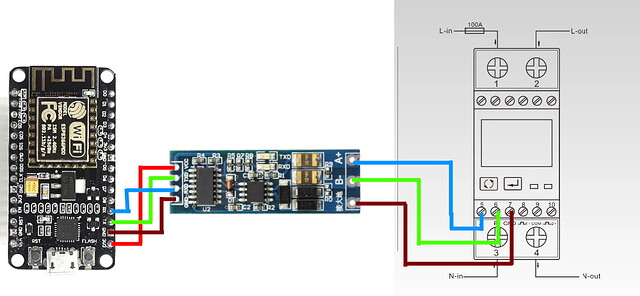

Depois de flashado, é necessário ligar os 3 equipamentos, tal como nesta imagem:

esquema

**Nodemcu v3** (cor na imagem) **RS485 TTL**
3V3 (vermelho) VCC
GND (castanho) GND
RX (azul) RXD
TX (verde) TXD
**RS485 TTL** (cor na imagem) **SDM230**
A+ (azul) 5
B+ (verde) 6
!%!#$#% (GND) (castanho) 7

Chegando a esta parte, temos o tudo pronto.
Depois de tudo ligado, deverá ser visto algo do género:
(na pagina do tasmota do equipamento)


Integração no HA

Para integrar no HA, deve-se usar a integração do Tasmota
(esta parte de integração não será coberta neste tutorial).

Depois de integrado, é usar e abusar!

NOTA: Após a integração via tasmota, serão apresentadas várias entidades (Power, Apparent Power, Current, etc…) triplicadas (_0 , _1, _2) isto porque o template é baseado no modelo SDM 630 que tem suporte trifásico. No caso desde SDM 230, pode-se desativar as entidades _1 e _2 e utilizar apenas a _0 para ler os valores.
