Opinião para compra de anemometro

Dúvidas
#1

Boas tardes.

Pretendo construir uma estação meteorologia e para tal pretendo adquirir um anemometro e um sensor de direção do vento.

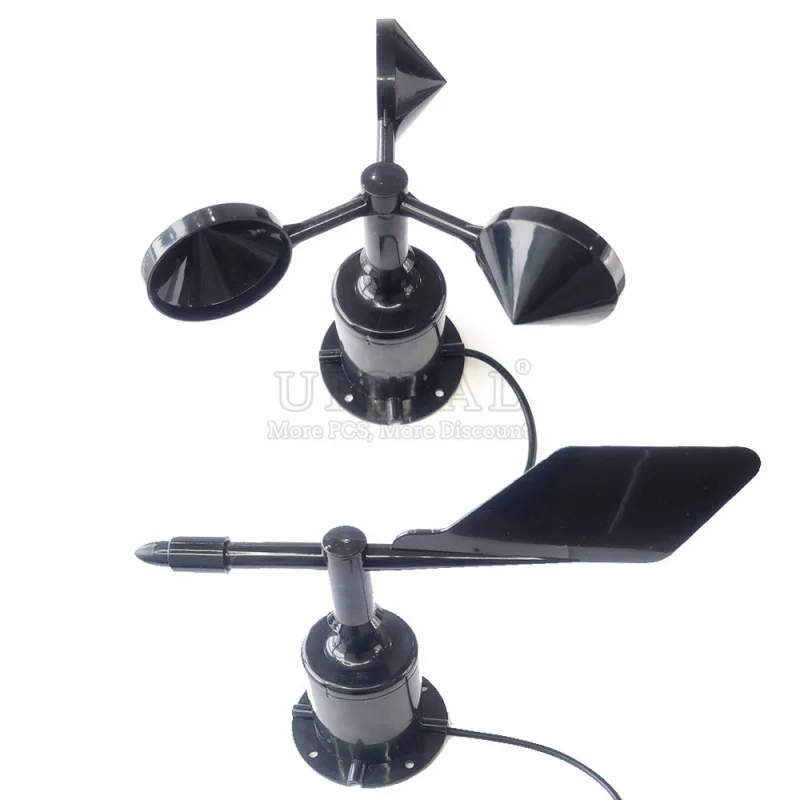

Estava a pensar nestes:

No entanto tem ali 3 versões e nem sei bem qual será mais fácil de ligar e programar em Esphome.

Disponibilizam 3 tipos de Output que vejo possíveis de usar com ESP: RS485 ou 4-20MA ou 0-5V

RS485 obrigava a usar o conversor para ttl e talvez adicione mais complexidade.

Output 0-5v, penso que bastaria fazer um divisor de tensão com duas resistências e já o ligava ao esp (que só tem os 3v nos IOs).

O output de 4-20ma nem sei bem como funciona e como ligar ao esp.

Já alguém montou algo semelhante?

Alguma sugestão de esquema?

Tenho facilidade em seguir um esquema e montar a eletrónica numa perfboard, mas poucos conhecimentos de eletrónica para desenvolver.
A programação não deverá ser problema…

1 Curtiu
#2

na minha humilde opinião esquecia o anemómetro e usava a informação disponível na integração do tempo, ja que tem a velocidade do vento lá e a maior parte das vezes não está muito longe da realidade já que essa informação é adquirida de antenas perto de ti.

mas se quiseres comprar o aparelho:
1º RS485, demasiado complexo para expressar um sinal linear, no entanto os aparelhos são mais baratos 3€ pelo que vi do link que enviaste.

2º 4-20mA bom caso queiras ligar a uma interface longe do anemómetro, precisas de uma interface para converter os 4-20mA para um sinal de 0-5V que o esp consiga ler.

3º 0-5V caso queiras ligar directamente a um esp perto do anemómetro, fácil integração sem interfaces assumindo que o anenometro tem um gráfico para calibrar o sinal.

4º após escolher o modelo que pretendes vais precisar de uma fonte de 12V mínimo ou 24V para alimentar o aparelho, e um conversor DC DC para converter essa tensão em 5V para alimentar o esp.

#3

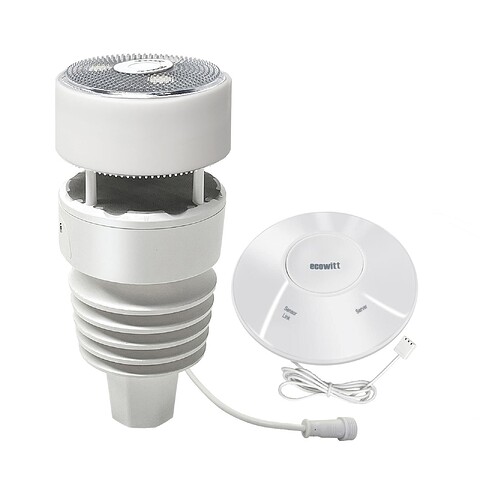

Eu estou super contente com o Ecowitt Wittboy:

Funciona lindamente e integra direitinho no HA.

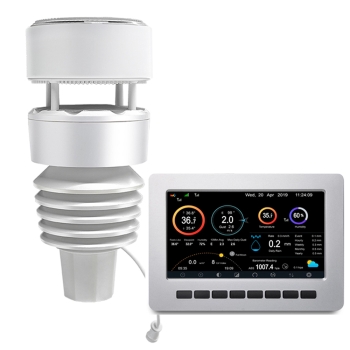

Não comprei na Ecowitt porque vinha dos EUA. Em vez disso comprei na Froggit que é na Europa. Vem com outro nome mas é exactamente a mesma coisa:

A estação tem a particularidade de não ter partes móveis. Mede o vento através de ultrasons e mede a chuva através de sensores piezo.

Comprei o kit que traz a estação e o hub. Além disso comprei 6 sensores de humidade de solo que também falam com o hub.

Aconselho vivamente.

1 Curtiu
#4

o homem pergunta a opinião dum equipamento de €10 e vocês sugerem equipamentos de €200+…

tenho um anemometro exatamente igual ao que colocaste (o meu custou cerca de 20€) , calibrei-o usando um anemometro portátil e coloquei um esp32 com mais alguns sensores (h&t, pressão, luz, UV) e meti-lhe o esphome.
funciona maravilhosamente e saiu abaixo dos €30.

2 Curtiram
#5

É isso mesmo que pretendo! Não preciso dados exatos, nem certificados. É mera curiosidade minha…
Já tenho temperatura, humidade e pressão. Tenho um Pluviómetro proveniente de uma velha estação do Lidl, que envia por RF433 que vou também integrar.

Está-me a faltar o Anemómetro e direção do vento, mas não queria gastar muito.

Qual a versão que usaste? Output 0-5v ou 4-20ma?
Podes partilhar mais detalhes? Esquemas e código ?

#6

usei a versão de 0-5v, na altura a única disponível. devo ter o esquema algures, quando chegar a casa, procuro e colocarei aqui.

#7

Obrigado. Também estava mais inclinado para essa versão, mas como o ESP é 0-3.3v não estou certo de como ligar, se divisor de tensão com resistências ou outra solução.

Se também poderes partilhar o yaml do EspHome, seria excelente!

Ficava aqui um DIY para um “Cheap Weather Station, for HA” :slight_smile:

#8

Não consegui ainda encontrar as minhas notas sobre o projeto, mas lembro-me que retirei muita informação deste projeto que está muito bem feito.

#9

0-5V: Voltage divider

4-20ma: uma resistência de precisão

1 Curtiu
#10

Obrigado. Tenho procurado info ou exemplos em Esphome com este anemometro e sensor de direção do vento, mas sem grande sucesso.

Mas, até já estou mais virado para o Modbus. Assim metia os sensores no telhado, para medir o vento livre de obstáculos e o esp já ficava dentro do sótão, bastava passar o cabo,para os sensores…

#11

Se modbus der a velocidade final, às vezes mais vale

Depende da diferença de preço.

Nos Water Level com modbus fica muita mais caro

#12

se comprares o aparelho de 0-5V não tem nada que saber:

um divisor de tensão e pronto.

#13

Já agora, numa solução Modbus, os dois sensores podem sem ligados no mesmo conversor?

#14

Se descobrires como mudar o endereço

#15

Chegaste a comprar ?

#16

Ainda não comprei… Outros projetos ganharam prioridade e por falta de tempo para isto, ficou em lista de espera.

No entanto, de tudo o que fui lendo a compra irá ser pelos modelos de anemómetro e direção do vento de “voltage output” 0-5v e usando um ADS1115 para maior precisão, sem interferências e não ser necessário usar divisor de tensão.

#17

Salvo erro o analog input não pode ser maior que o vcc.

Também adiei essa compra.
Mas deverei usar modbus.

Algo parecido com isto:

[https://github.com/nikito7/easyhan/blob/dev/esphome/t44-x04-soil.yaml]

#18

Estava a pensar alimentar o ADS1115 aos 5v, mas nem me lembrei que com isso iria queimar o i2c do ESP, pois também receberia os 5v.
Restariam dois caminhos, ou adicionar um PCA9306 que é um “bidirectional voltage-level translator” ou então ir na mesma para o divisor de tensão nos sensores, usando na mesmo o ADS1115.

O Modbus era a minha primeira escolha, mas não encontrei quase nada sobre eles, daí ter posto mais de lado.
Mas, podemos ir nesse sentido e ajudando um ao outro (também com o EspHome)!

#19

A parte do i2c não sei, se o módulo faz a conversão.

Foram coisas que li no datasheet.

Algo parecido:

20240830_183405
20240830_1834051920×1945 290 KB

Se não fosse os 12V qualquer pcb servia

#20

Qual o problema? Não intendi…
