Ligação Motorline Rosso EVO com o Shelly 1 Gen3

[Guppik (Guppik Gonçalves)]

Boas pessoal,

Tenho um motor de portão Motorline Rosso EVO e quero ligá-lo a um Shelly 1 Gen3 para o poder controlar remotamente (via app/Home Assistant). No entanto, estou com algumas dúvidas sobre a ligação correta dos cabos entre os dois dispositivos.

Já li que é possível utilizar a saída de contacto seco do Shelly, mas não quero arriscar ligar algo mal e danificar o motor ou o Shelly.

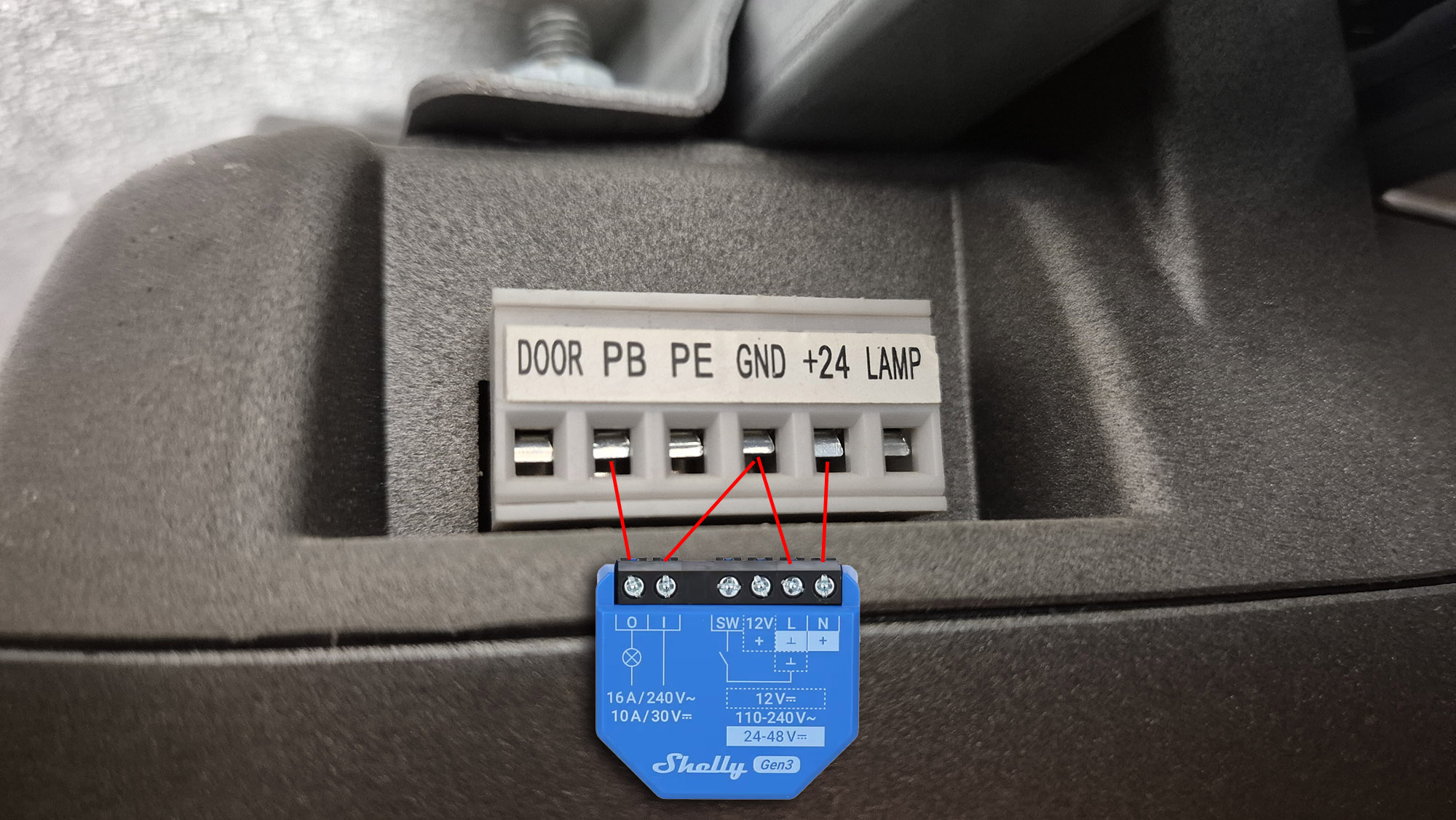

Eu deixo-vos a foto das ligações e do esquema do Motorline.

Ligação:

O Shelly → Pino PB (2) (Rosso Evo)
I Shelly → Pino GND (4) (Rosso Evo)
N Shelly → Pino +24V (5) (Rosso Evo)
L- Shelly → Pino GND (4) (Rosso Evo)

Já vi pessoal a dizer para fazer ponte entre estes 2 pontos (SW e I). Devo fazer também?
SW Shelly → ligado ao I Shelly (ponte entre SW e I)

Obrigado desde já pela ajuda!

[Guppik (Guppik Gonçalves)]

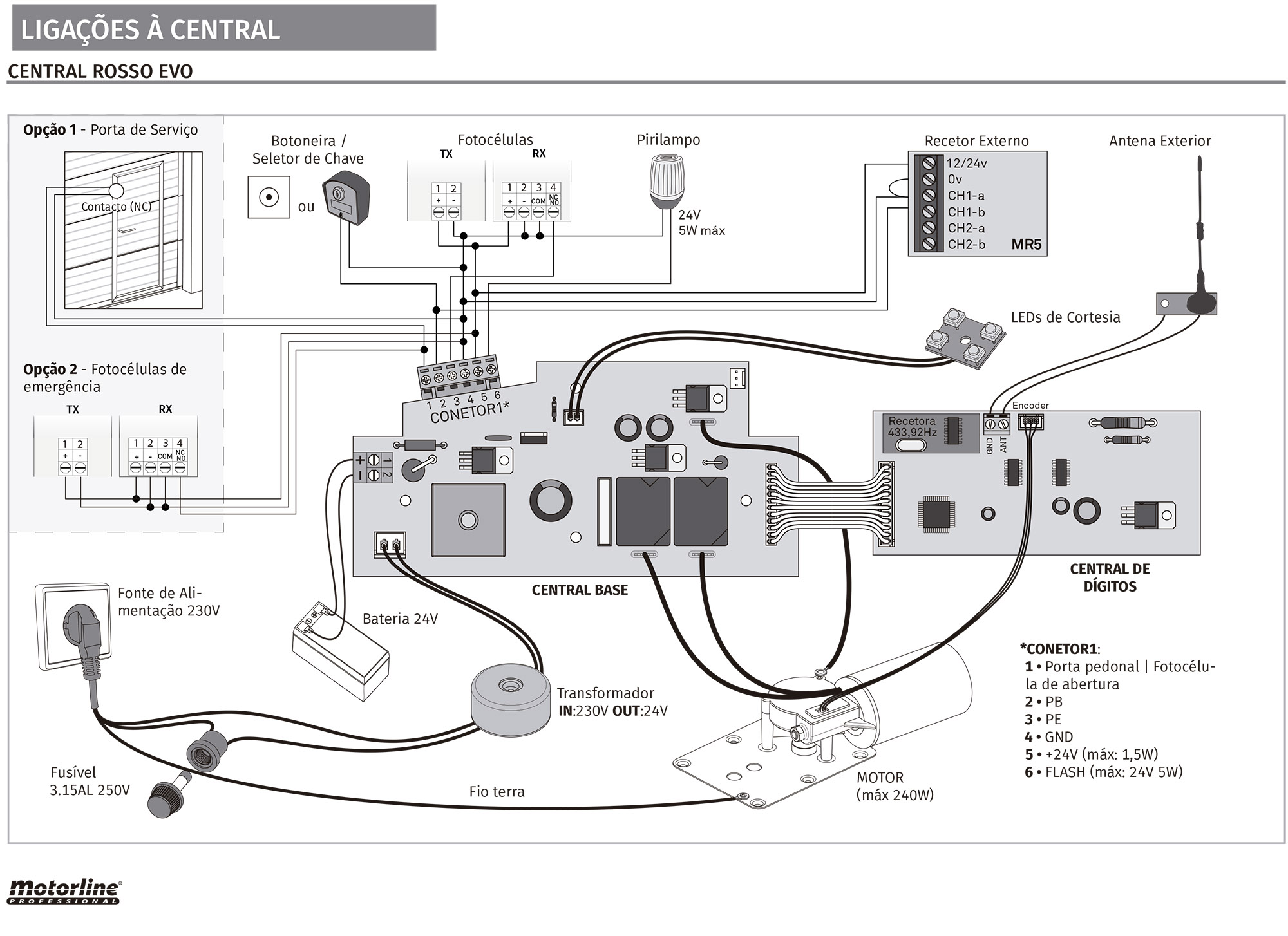

Esquema Motorline:

[Duarte_Santos]

o desenho está correcto, não precisas de nenhuma ponte entre o SW… podes ligar como está. o SW é só para ter feedback de um sensor ou de um reed sobre o estado do portão. neste portão isso implica ligar um sensor no portão e passar o cabo até ao shelly…

PS tenho o mesmo motor no meu portão.

[Guppik (Guppik Gonçalves)]

Muito obrigado Duarte pela tua resposta. Só mais uma coisa, na app do Shelly tens o impulso a quantos segundos?

[Duarte_Santos]

eu no meu caso não usei um shelly, usei KNX mas é a mesma coisa. usei 0,5 segundos para o pulso, costuma ser o suficiente.

[Guppik (Guppik Gonçalves)]

Obrigado pela informação!
