Instalação Modulo Wifi para controlo de Portao de Garagem

Boa tarde,

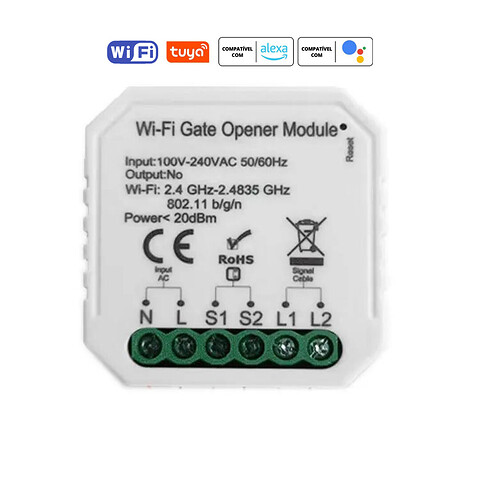

Tenho um portão de garagem com motor KING GATE ao qual gostava de ligar o seguinte modulo:

Em que terminais devo ligar o dispositivo ?


Obrigado

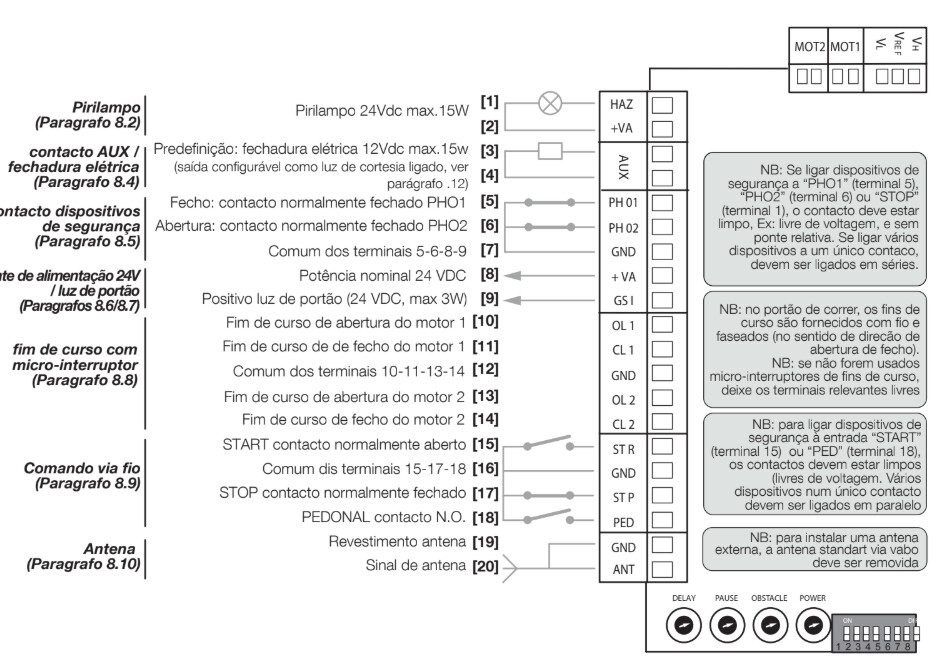

o esquema que colocaste do portão é muito estranho, tem o pinout da board duas vezes mas com numerações diferentes, tens de ver qual é a tua board e ligar nos 24VDC e no START ao L1 e L2

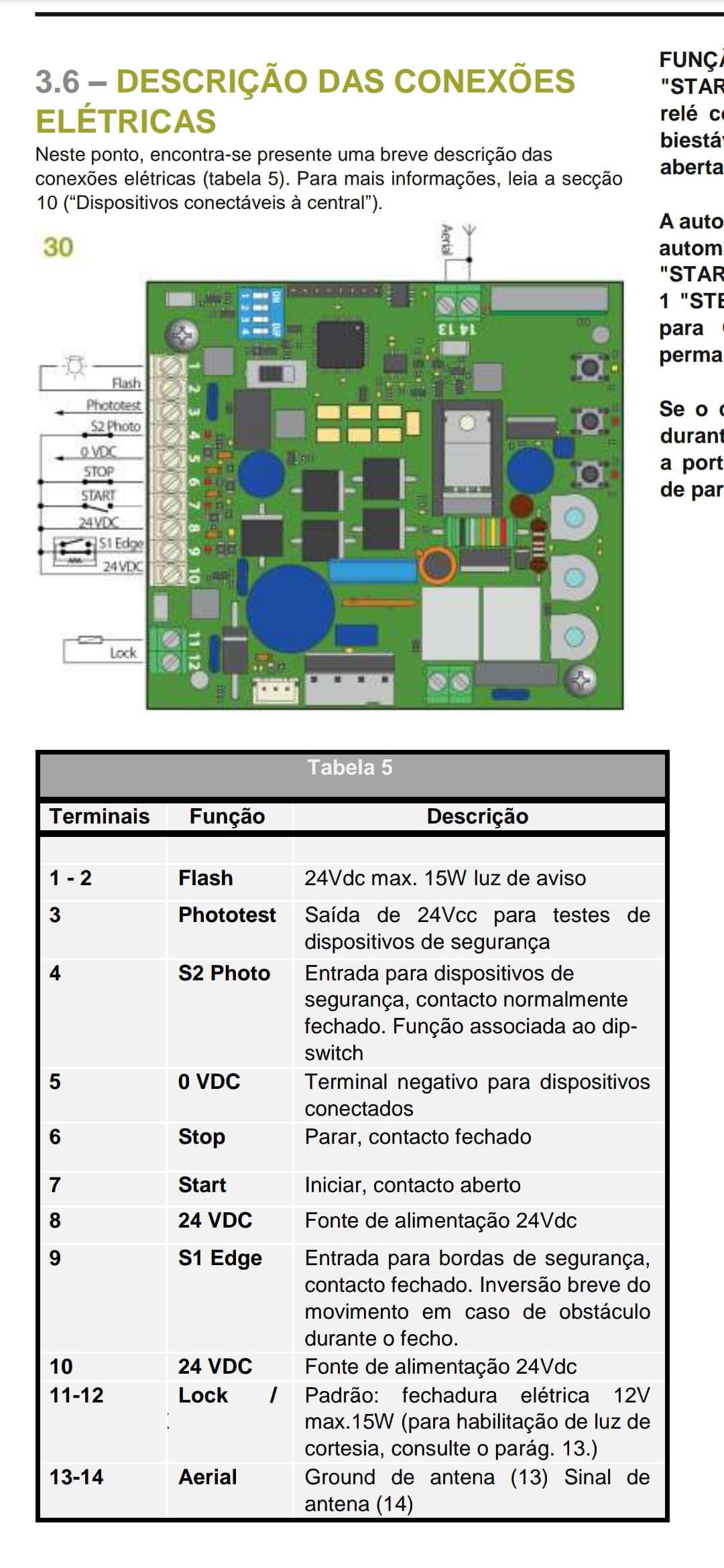

Este é o esquema de ligações da placa do motor, não entendi a questão de ligar aos 24dc, pois o módulo wifi é alimentado a 240 ac. O L1 e L2 ligo então ao terminal 7 (start)?

ligas o 10 e o 7 ao L1 e L2

e consegues isso mais barato se mandares vir do aliexpress afinal de contas Tuya é chinoca…
